杰鸿ZW20-12高压真空断路器作业原理与注意事项

发布时间:2018-06-13

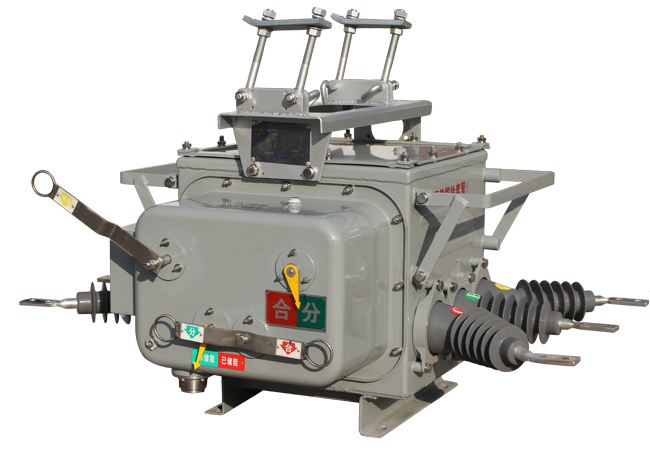

         ZW20-12型野外沟通高压分界真空断路器是一款用户分界开关. 主要由ZW20-12型真空断路器本体,毛病检测操控器及外置电压互感器三大部分组成 。三者经过航空插座及野外密封操控电缆进行电气连接,具有毛病检测功用,保护操控功用及通讯功用牢靠判断,检测界内与界外毫安级零序电流及相间短路毛病电流,实现主动切除单相接地毛病和相间短路毛病本体开关是真空方法灭弧而且选用SF6气体绝缘,箱体参阅了日本东芝公司的气体密封,防爆,绝缘结构技术全体密封功能优秀,内部充入的SF6气体不走漏,不受外界环境影响, 其绷簧操动组织进行了小型化及功能优化规划,动作牢靠性比国内传统的绷簧组织有明显进步主回路的轴与套之间的触摸选用了内收外张式表链结构,主回路的触摸电阻小,温升低。产品功能牢靠是一种真实的免维护产品。
ZW20真空断路器运用环境:
1、 周围空气温度:-40℃~+40℃;日温差:日温改变不大于25℃; 根据SF6气体物质性质,当环境温度在-40℃时,如箱体内部气压为0.05Mpa,此刻SF6仍为气态,确保产品正常作业。(当环境温度-40℃,表压为0.05Mpa时,SF6液化点为-55℃;零表压,SF6液化点不会超过-60℃)。
2、 风速不大于35m/s;
3、 无易燃、爆炸风险、激烈化学腐蚀物(如各种酸、碱或浓烟等)和剧烈振动的场所。
4、 海拔:≤1000m;
5、 覆盖厚度:10mm;
6、 空气污秽程度:IV级;
7、 地震烈度:≤7度;

8、 电网中性点接地方法:中性点不接地、中性点经消弧线圈接地、中性点经低电阻接地。
