​环网柜与开闭所的区别分析以及介绍

发布时间:2018-06-30


开闭所和环网柜的简析

电力系统中随处可见变压器和线路,但经过两个月的送变电和变电运维室的轮训,我发现开闭所和环网柜也是配电网的重要组成部分。

它们最大的特点是进线侧和出线侧的电压相同。不仅是配电网底层最基本的单元,更是电力由高压向低压输送的关键环节之一。

开闭所和环网柜的概念

开闭所指用于电力并分配电力的供配电设备,高压电网中称之为开关站。设有中压配电进出线、对功率进行再分配的配电装置。相当于变电站母线的延伸,可用于处理变电站进出线间隔有限或进出线走廊受限,并在区域中起到电源支撑效果。中压开关站必要时可与配电室合建。

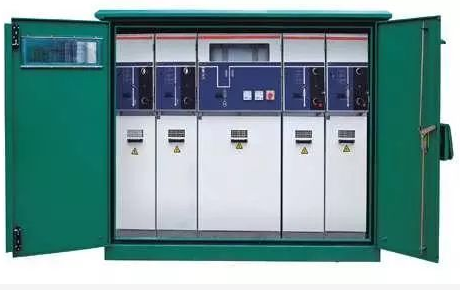

环网柜是一种高压开关柜,能够装在开闭所内,也能够装在室外开关箱内,装在外面的正确叫法是室外开关站,两者功能是相同的,仅仅人们习气把室外开关站叫作环网柜罢了。

​环网柜与开闭所的区别分析以及介绍​环网柜与开闭所的区别分析以及介绍

几种环网柜类型

1. HXGN-10型。H-环网柜;X-箱式;G-固定式;N-户内。柜体结构是用钢板弯制焊接拼装而成。柜体上部为母线室,仪表室坐落母线室的前部,用钢板分隔。柜体中部为负荷开关室,负荷开关与其他元件之间设有绝缘隔板。

开闭所和环网柜介绍及差异剖析

2. GE型。这是一种引入类型,它选用SF6负荷开关。操作组织为绷簧储能式,具有快合快分装置,分闸组织是在合闸动作中主动拉伸绷簧进行储能的,经过分闸线圈或HRC熔丝操控(击发)脱扣。

开闭所和环网柜介绍及差异剖析



所谓“环网柜”就是每个配电支路设一台开关柜,这台开关柜的母线一起就是环线干线的一部分。就是说,环形干线是由每台出线柜的母线连接起来共同组成的。每台出线柜就叫“环网柜”。而开闭所一般两进多出(常用4~6出),仅仅依据不同的要求,进出能够设置断路器、负荷开关。
