在城市农村ZW20-12真空断路器在电网改造中起什么作用?

发布时间:2018-07-29


ZW20-12的优秀功能不只能够堵截和接通正常情况下高压电路中的空载电流和负荷电流,还能够在体系发生毛病时与保护装置及自动装置相配合,敏捷堵截毛病电流,避免事端扩大,确保体系的安全运转。

下面就对zw20-12来做一个比较具体的了解吧:

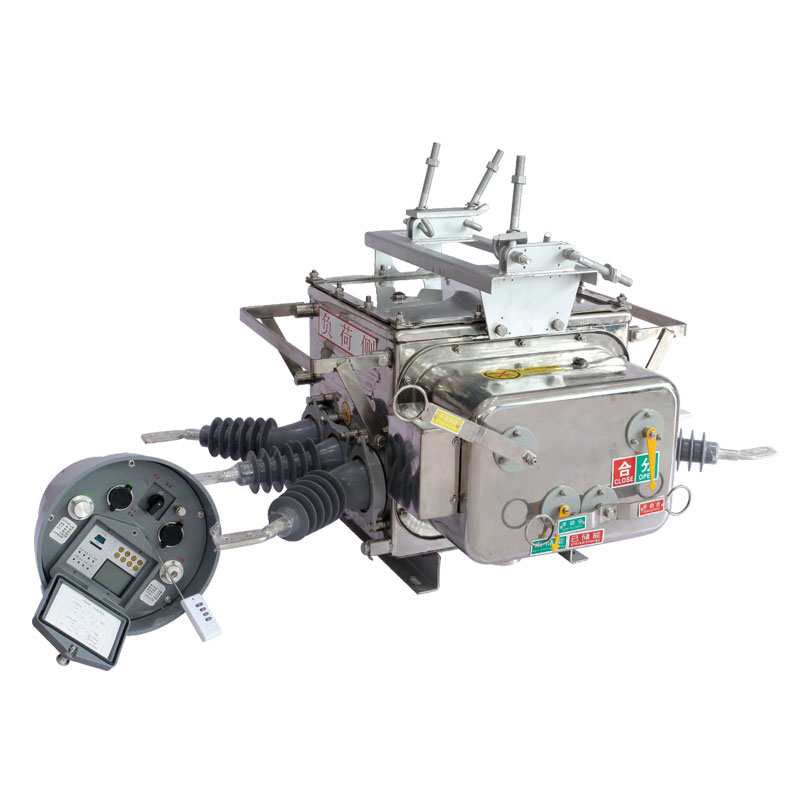

ZW20-12是一款用户分界开关. 主要由ZW20-12型真空断路器本体,毛病检测控制器及外置电压互感器三大部分组成。


ZW20-12的结构特色:

1、断路器本体结构由导电回路、绝缘体系、密封件及壳体组成。 导电回路由进出线导电杆、导电夹、软衔接与真空灭弧室衔接而成。 本产品选用SF6气体绝缘。进出线绝缘套管选用环氧树脂和硅橡胶全体浇注,为削减开关体积,A、C两相选用角落套管,确保杰出的外绝缘;内部选用复合绝缘结构,在不充SF6气体的情况下,也能到达相应的绝缘水平。本产品选用老练的密封结构。组织罩及壳体上盖选用冲压成型槽密封,输出指针轴选用双层“O”型圈密封,进出线套管全体浇注,确保杰出的气密性。

2、操动组织:

本产品操动组织为电动储能,电动分合,一起具有手动储能,手动分合,整个结构合闸绷簧、储能体系、分合闸线圈、手动分合闸体系、辅佐开关及储能指示等部件组成。

zw20-12的结构特色让其能够在比较严苛的条件下,也能正常的运用:

ZW20-12运用环境:

1、周围空气温度:-40℃~+40℃;日温差:日温变化不大于25℃; 依据SF6气体物质性质,当环境温度在-40℃时,如箱体内部气压为0.05Mpa,此时SF6仍为气态,确保产品正常作业。(当环境温度-40℃,表压为0.05Mpa时,SF6液化点为-55℃;零表压,SF6液化点不会超越-60℃)。

2、风速不大于35m/s;

3、无易燃、爆炸危险、激烈化学腐蚀物(如各种酸、碱或浓烟等)和剧烈振荡的场所。

4、海拔:≤1000m;

5、掩盖厚度:10mm;

6、空气污秽程度:IV级;

7、地震烈度:≤7度;

8、电网中性点接地方法:中性点不接地、中性点经消弧线圈接地、中性点经低电阻接地。
