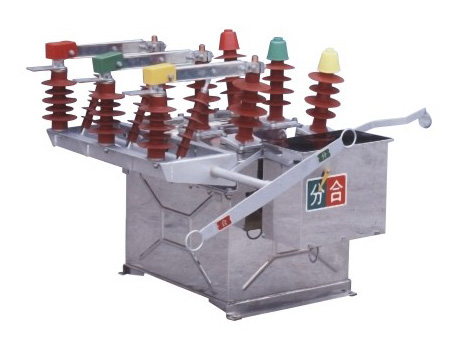

ZW8-12G户外高压真空断路器

  •  ZW8-12G户外高压真空断路器

  • ZW8-12系列野外高压真空断路器(柱上真空断路器)(装于底座“断路器”)用于沟通50Hz、额外电压12kV的三相电力体系中,作为分、合负荷电流、过载电流及短路电流之用,断路器可装备重合操控器能识别电流特性并完结屡次主动重合闸或永久毛病的阻隔;自备PT作为电源,成为有电压、电流信号输出并可操控的智能断路器;由电子PT供给电源并可完结过流延时、涌流延时、短路速断的三段复合维护。





    运用条件:
    2.1 周围空气温度:上限+40℃ , 下限一40℃ ;
    2.2 海拔:≤1000m(若海拔增高,则额外绝缘水平相应进步)
    2.3 风压:不超越700Pa(相当于风速34m/s)
    2.4 地震烈度:不超越8度;
    2.5 污秽等级:IV级;
    2.6 最大日温差:不超越25℃

    结构简介:
    3.1 断路器整体结构选用三相共箱式,箱体内为枯燥空气,绷簧操作组织安置在箱体的旁边面。
    3.2 断路器本体主要是由导电回路,传动体系、绝缘体系组成。
    3.3 断路器操作组织由合闸绷簧、储能体系、过电流脱扣器,分合闸体系等组成,可分手动和电动操作两种。
    3.4 组合断路器的结构主要由触刀、支架、支柱、拉杆和转轴等与断路器组合而成。在断路器和阻隔开关之间装有机械联锁设备,具有防止误操作功用。


    具体阐明:

    4.1 ZW8-12/T型野外高压真空断路器

        ZW8-12/T型野外高压真空断路器配用绷簧操动组织,具有开断关合负荷电流、过载电流及短路电流等根本功用,是ZW8-12系列的根本型。
        断路器与阻隔开关合作运用可组成具有显着断口的“组合断路器”(以下简称“组合断路器”)。在阻隔开关上可供用户挑选使
        用硅橡胶绝缘护套,该护套具有防风雨风沙、抗污秽腐蚀的特色,可有用避免阻隔开关的冰冻和氧化。
        断路器能够加装避雷器,避雷器可根据用户要求装在进、出线任意侧;
        断路器可配装涌流操控器,使其具有躲涌流和过流速断的功用;
        断路器可加装2额3个丈量或计量互感器。
    4.2 ZW8-12/C型野外高压真空断路器
    ZW8-12/C型野外高压真空断路器具有根本型断路器的悉数功用,配重合操控器构成重合器型智能断路器。根本型与重合操控器合作适合于易取电源的场合,PT型与重合型操控器合作适合于无电源的场合,智能断路器适合于辐射型供电及环网供电体系,帮助体系消除瞬时毛病,主动康复供电,也可阻隔永久毛病,完结配网主动化。
     智能断路器具有1~3次重合闸功用,且重合器参数能够整定;
     智能断路器具有合闸涌流操控、过流维护和短路速断三段复合维护的功用,且参数能够接连整定;
     智能断路器具有小电流接地维护功用,且参数能够接连整定;
     智能断路器既能够完结有线远方操控,也可在杆下无线遥控。
    4.3 ZW8-12/PT型野外高压真空断路器
        ZW8-12/PT型野外高压真空断路器具有根本型断路器的悉数功用,该型断路器配有电压互感器,电压互感器从线路高压侧取电,可根据需求供给给本身或操控设备220V. 110V. 100V的电压;
         该断路器(小水电型)可用于线路电压的监测,当过电压或欠电压时,操控器主动断开断路器,可广泛用于小水电支路与主电
        网的并网分支处,完结网络的监控和毛病的主动阻隔;
        该断路器(计量型)可输出0.2级精度的电压、电流信号,是农网变电所、站外散点开关和简略计量开关的抱负挑选。
    4.4 ZW8-12/电子PT型野外高压真空断路器
            ZW8-12/电子PT型野外高压真空断路器具有根本型断路器的悉数功用,该型断路器配用电子PT,从CT取电为电池充电,在失压状态下可进行屡次储能和分合闸操作,并可供给外部设备的作业电压;
        具有合闸涌流操控、过流维护和短路速断三段复合维护的功用,维护参数能够由用户接连整定;既能够完结有线远方操控,也可在杆下无线遥控。
