适用范围

ZN85-40.5户内真空断路器是本公司与西安高压电器研究所联合规划并生产的。 本产品适用于额外电压40.5kV，三相沟通50Hz的户内高压设备，可供工矿企业、 发电厂及变电站作为分合负荷电流、 过载电流、 短路电流之用，并适用于频频操作场合。

运用环境条件

海拔高度：不超越2000米；

环境温度：上限为+40℃，下限为-15℃；

相对湿度：日平均值不大于90%，月平均值不大于90%；

地震烈度：不超越8度；没有火灾爆破风险，没有剧烈轰动及化学腐蚀等严重污秽的场所。

超出上述环境条件时，请用户与制造厂一起协商。

结构特点

断路器选用灭弧室在上，组织鄙人的整体安置的结构，利于调试。

选用空气与有机材料复合绝缘结构，规划紧凑，重量轻。

可配美国Cutler-Hammer公司的真空灭弧室和国产ZMD真空灭弧室，两种灭弧室选用纵磁场灭弧，低截流，非对称开断性能好。

简略的绷簧操作组织，10000次操作免保护。

丝杠推进组织，省力、平稳、自锁性能好。

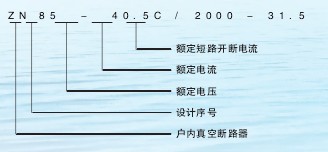

类型及意义

ZN85-40.5永磁断路器产品类型有

ZN85-40.5/1250-25,ZN85-40.5/1250-31.5

ZN85-40.5/1600-25,ZN85-40.5/1600-31.5

ZN85-40.5/2000-25,ZN85-40.5/2000-31.5

首要技术参数

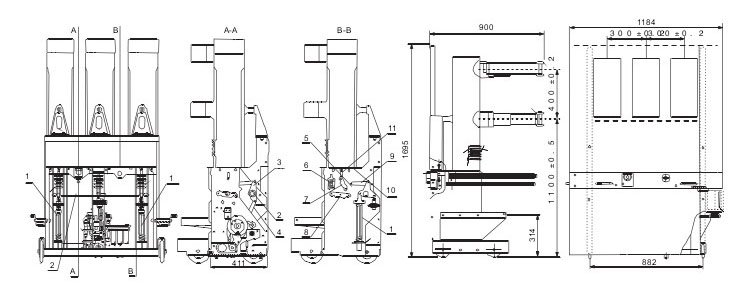

外形及装置尺度
